新能源汽车扁线发卡驱动电机成套生产设备及样件试制、小批量生产

2023-10-21 点击量：30977

视频展示

基本信息

基本信息( 联系：13808451268  0731-88902892-805  0731-88921692）

长沙华锐机电实业有限公司研制生产的“新能源汽车扁线发卡驱动电机生产成套设备”为新能源汽车提供了可靠有效的装备工艺保障。

     此成套设备能完成新能源汽车驱动电机扁线发卡定子的可靠自动化生产。

   概述：

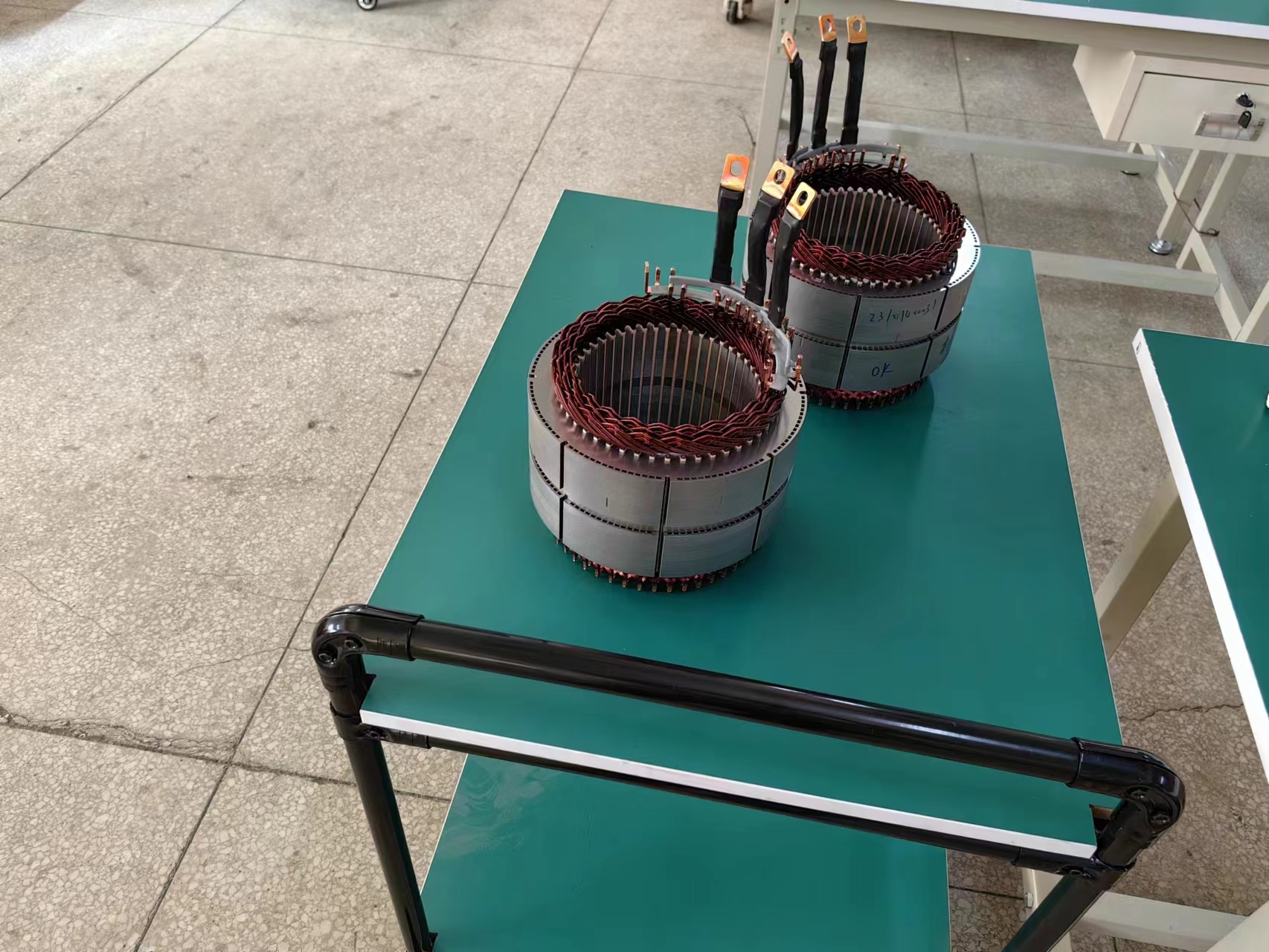

本系列新能能源汽车驱动电机扁线发卡定子生产成套自动化设备，可以完成漆包扁铜线发卡定子8层、6层、4层或2层线定子的自动化生产。

  基本工艺流程：

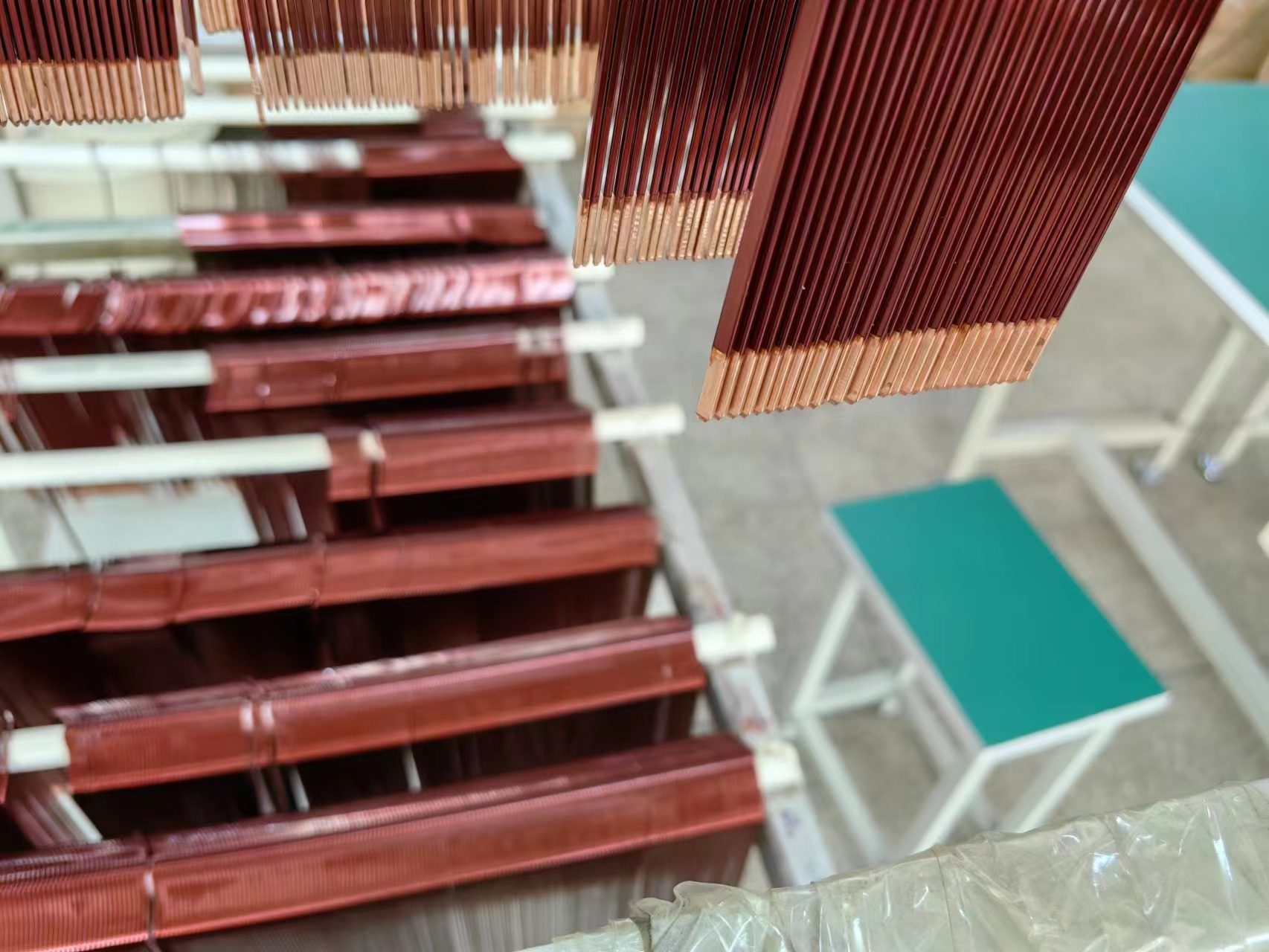

（1）铁芯上绝缘纸（B形、S形、O型）→（2）漆包扁线下线去漆成U型→（3）异形线定长下线去漆→（4）异形线成型→（5）星点线焊接→（6）人工预插线入定子铁芯→（7）线圈整形压入铁芯→（8）非出线端自动伺服扭头并自动消除回弹角→（9）非出线端线头自动切平→（10）非出线端自动TIG焊接→（11）三相引出线焊接。

控制方面：设备全部采用可编程控制器PLC控制，7寸彩色液晶触摸屏进行显示和参数输入操作。所有气缸、伺服电机、异步电机等均可以手动单独动作。

外观方面：设备台架主要采用60×60mm铝合金，上部采用40×40型材，有机玻璃封闭。配有LED照明灯。

安全方面：设备均有维护门和维护门开关，当维护门开启时设备自动停机，维护门开启时设备不能自动运行。有操作危险的设备还配有相应的安全光幕保护操作人员，在自动运行过程中操作人员进入安全光幕保护区域则将报警停机，当操作人员进入光幕保护区域时设备不能自动启动。设备大多采用双手启动，在易操作位置配有急停开关。设备均有运行准备按钮，在停电突然来电时设备不会自动开启并且动作，以保护操作人员。

               联系：13808451268  0731-88902892-805   0731-88921692

                传真：0731-88902892-806

技术参数

 可以完成漆包扁铜线电机2层、4层、6层或8层线定子的自动化生产。

产品特点

  此成套设备能完成新能源汽车驱动电机扁线定子的可靠自动化生产。
